產品特點：
首飾激光點焊機，也稱（通用A型激光焊接機）為固定光路一體式激光焊接機，由雙路氙燈泵浦、進口陶瓷反射腔體及Nd：YAG晶體棒構成激光器，電光轉換效率高。分體式冷水機根據系統設定溫度自動制冷，確保設備安全運行。5.7寸單色液晶屏按鍵式控制系統，電流閉環反饋控制激光電源，脈沖波形最多可任意設定8段，能夠滿足對不同材料金屬的焊接。5.7寸單色觸摸液晶屏控制運動系統，可自動運行平面內編輯的點、直線、圓、方形、圓弧、平面復雜圖形等軌跡，半導體紅光指示定位，CCD監視焊點質量，可以完成自動或半自動的點焊、對接焊、疊焊和密封焊。
行業應用：
適用行業：手機通信、首飾工藝品、電子元件、傳感器儀表、精密機械、五金、汽車零部件等。
適用材料：同種鋼材間的焊接：碳鋼、普通合金鋼、不銹鋼，不同鋼材間的焊接：不銹鋼-低碳鋼，416不銹鋼-310不銹鋼，347不銹鋼-HASTALLY鎳合金，鎳電極-冷鍛鋼，不同鎳含量的雙金屬帶、鈦、鎳、錫、銅、鋁、鉻、鈮、金、銀等多種金屬及其合金等同種金屬間的焊接。銅-鎳、鎳-鈦、銅-鈦、鈦-鉬、黃銅-銅、低碳鋼-銅等異種金屬間的焊接。
實例應用：廣泛用于手機金屬殼、電池焊接，眼鏡架焊接，鍵盤焊接，硅鋼片焊接，傳感器焊接，不銹鋼器具（水壺、真空杯、碗）、門把手，火花塞、濾清器、油嘴、電熱管等。
焊接效果：
被焊接工件變形極小，幾乎沒有連接間隙，焊接深度/寬度比高，速度快、深度大、變形小
標準配置：
|
名稱 |
規格 |
數量 |
單位 |
備注 |
|
激光電源 |
專用恒流高頻脈沖激光電源 |
1 |
套 |
|
|
激光器 |
Nd：YAG激光器 |
1 |
套 |
|
|
冷卻系統 |
水冷 |
1 |
套 |
|
|
工作臺 |
200mm×100mm
高精度滾珠絲桿自動工作臺 |
1 |
套 |
|
|
升降工作臺 |
手動，200mm |
1 |
套 |
|
|
升降輸出頭 |
自動，100mm |
1 |
套 |
|
|
控制系統 |
5.7寸觸摸數控系統 |
1 |
套 |
|
|
觀察系統 |
CCD監視器+紅光指示 |
1 |
套 |
|
技術參數：
|
型號 |
FWT30 |
|
外形尺寸(長×寬×高) |
1195mm×680mm×1135mm |
|
激光器 |
YAG |
|
波長 |
1064nm |
|
泵浦源 |
氙燈 |
|
最大功率 |
300W |
|
最大單脈沖能量 |
60J |
|
控制系統 |
MCU+CPLD |
|
脈沖寬度 |
0.1～20.0ms |
| 連續頻率 |
0～200Hz |
| 加工效果 |
焊接 |
| 焊點大小 |
0.3～2.0mm |
| 焊接深度 |
0.1～2.0mm |
| 連續焊速 |
18mm/s |
| 觀察系統 |
CCD監視器 |
| 瞄準定位 |
紅光指示 |
| 運動系統 |
3軸（X、Y軸自動，Z軸手動） |
| 控制終端 |
觸摸屏數控系統 |
| 最大行程 |
200 mm×100 mm×60 mm |
| 定位精度 |
±0.05mm（X軸、Y軸） |
| 重復精度 |
±0.03mm（X軸、Y軸） |
| 冷卻系統 |
一體式外循環水冷 |
| 冷卻功率 |
3P冷水機 |
| 冷水機尺寸(長×寬×高) |
1100mm×610mm×1340mm |
| 電力系統 |
15kW，三相 |
| 供電要求 |
380V±10%，50Hz，35A |
| 耗材 |
氙燈、濾芯、保護鏡片、保護氣 |
| 可選配件 |
定制各種規格夾具、旋轉工作臺 | |
當前位置：

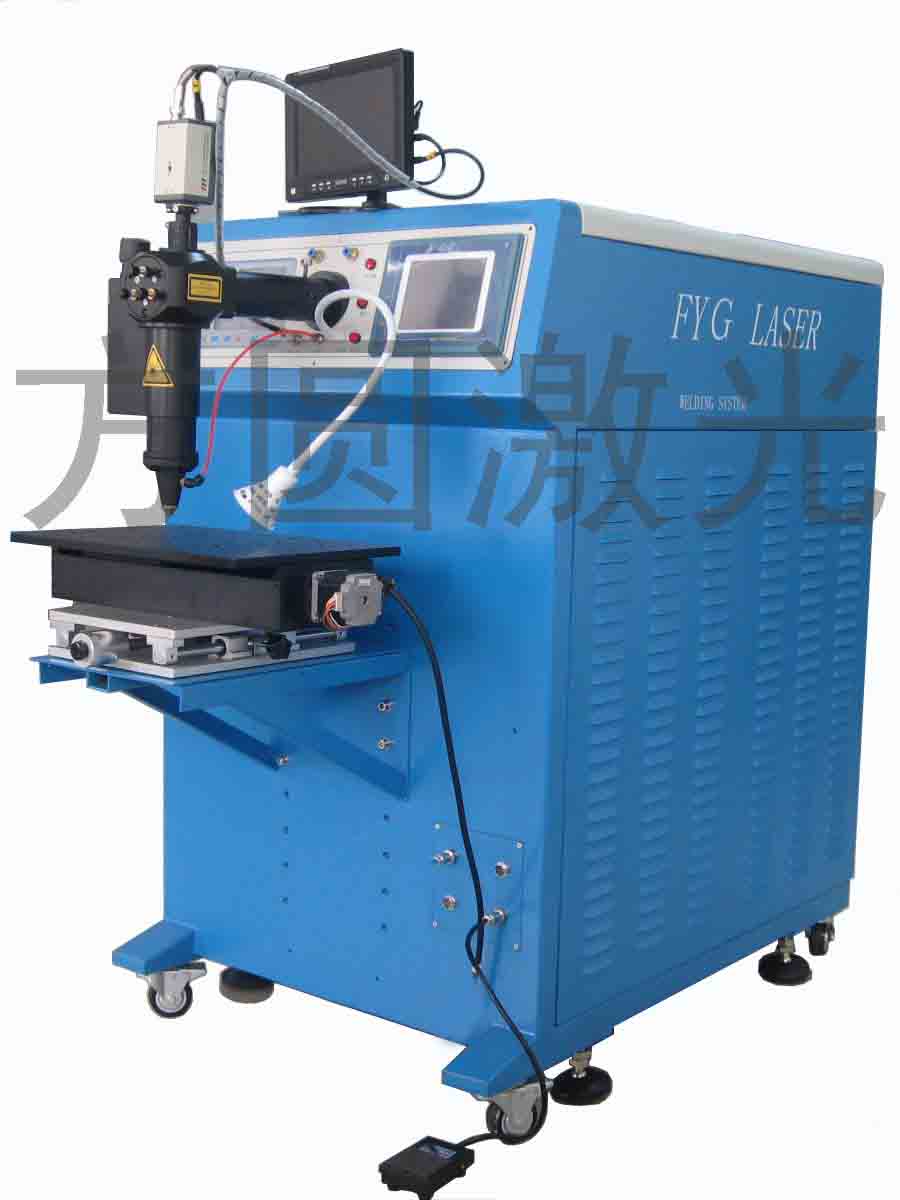

產品外觀圖片
